Многие мечтают построить настоящую русскую баню в частном доме или на даче. Это не только удовольствие, но и лечебные процедуры. В статье мы ответим на вопрос, как проводится кладка печи для бани из кирпича.

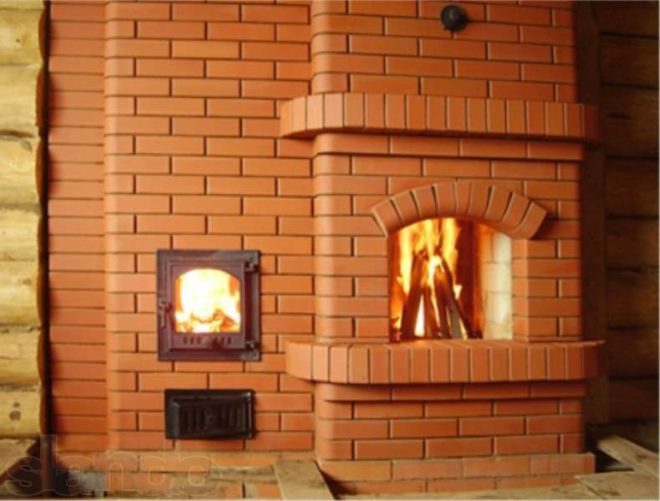

Общий вид печки для бани
Положительный эффект от посещения бани происходит от сочетания очень высокой температуры и влажности. В настоящей бане влажность должна составлять не менее 60–65%. Этого результата добиваются с помощью постоянной подачи горячего пара. Чтобы получить такой эффект, в парной должна находиться надежная и хорошая печка. Сделать эту конструкцию самому обойдется гораздо дешевле.
Достоинства и недостатки кирпичной печи
Каждый, начиная задумываться над строительством печи, стоит перед выбором: какую поставить, металлическую или кирпичную? Для правильного выбора требуется знать все характеристики этой конструкции. К плюсам следует отнести:
- низкую теплопроводность;
- такая печь пожаробезопасна.
Минусы тоже есть:
- сложность кладки;
- трудоемкая работа;
- дороговизна сооружения.
Подготовительные работы
Кладка банной печи начинается с подготовки чертежа, который должен соответствовать нормам пожарной безопасности. Также печь должна отвечать другим требованиям:
- Нагрев воздуха в парилке должен быть не меньше 45-ти градусов.
- Обеспечение достаточного количества пара при поливе камней водой.
- Не должен выделяться газ и дым.
- Экономной.
Когда чертеж готов, можно приступить к подбору материалов. Чтобы это сделать, требуется знать его характеристики: коэффициент расширения при нагревании, огнестойкость, устойчивость к коррозии и прочность. Исходя из этого, можно решить, какой конкретно материал вам подойдет для сооружения задуманной печи.
Глина
Глина является главным материалом при изготовлении печи. Кладка в бане производится с использованием глины. При высокой пластичности глины, в нее стоит добавить песок. Если вязкость мала, удаляют наполнители, «отмучивают».
Внимание: не забывайте, что при размокании объем глины увеличивается. При высыхании — уменьшается. Когда кладка производится в условиях высокой влажности, или при температуре ниже 0*, глина имеет свойство вспучиваться. Такая кладка будет непригодной.
Глиняный раствор не применяется:
- При сооружении оголовков труб дымоходных.
- В конструкции вентиляционных каналов и наружных стен дымохода.
- При изготовлении фундамента для печи.
- При изготовлении дымовых труб коренных.
Глина активно применяется при устройстве гидроизоляции. В этой работе подойдут ее качества, такие как: когда она полностью вбирает в себя воду, тогда больше не способна ее пропускать сквозь себя. Существует три типа глины:
- Огнеупорная глина — свыше 1580*.
- С тугоплавкостью 1350–1580*.
- Глина легкоплавкая, ниже 1350*.
Учтите эти параметры до начала строительства.
Кирпич
В наше время существует множество видов и марок кирпича. Он имеет различную форму, множество цветов и оттенков. Кирпич при изготовлении проходит стадию обжога и здесь существует три вида:
- Красный, хорошо обожженный, имеющий ровные края и стенки, при постукивании по его поверхности раздается «металлический» звук.
- Розовый, недожженный кирпич, при постукивании слышен глухой звук. Используется при кладке менее важных участков печи.
- Темно-коричневого цвета, пережженный кирпич. Используется при изготовлении фундамента.
Общая схема кладки
Схема кладки печи для бани выглядит следующим образом (см. Кирпичная печь для бани своими руками). Здесь мы рассмотрим этапы предстоящей работы.
- Расположение зависит не только от желания, следует еще и выполнить правила пожарной безопасности. Печь не должна быть удалена меньше чем на 30 см от стены бани.
Внимание: Расстояние можно уменьшить путем наклеивания на деревянные конструкции листов асбокартона. Этим вы уменьшите расстояние и не нарушите правила пожарной безопасности.
- В работе применяется только качественный и прочный кирпич. Нельзя использовать пустотелый, силикатный и кирпич щелевой. Они имеют низкое качество нагревания и не прогреют помещения, быстро разрушаются. Если есть хороший старый кирпич, следует провести его очистку и можно использовать.
- После полной подготовки следует сделать глинопесчаный раствор, на котором будет производиться кладка печи для бани.
- Отобрать кирпич одного размера, чтобы швы были одинаковые по высоте.
Внимание: Чтобы определить правильность расположения конструкции, следует на сухую выложить первый ряд кирпича, затем выложить первый ряд дымохода, после этого отвесом проверить соосность размещения углов конструкций (это вам потребуется при изготовлении дымохода). Не пренебрегайте этой деталью. Если вы не сделаете перпендикуляр, возникнут большие сложности в отводе отработанных газов.
Проверка правильности укладки уровнем
- Кирпич перед укладкой следует смочить. На нужное место с помощью кельмы нанести нужный объем раствора. Далее кельмой и руками надо усадить кирпич до полного заполнения швов. Весь лишний раствор убирается.
- В процессе кладки следует периодически проверять углы отвесом или рейкой.
- Очень важен фактор гладкости внутренних стенок. Не забывайте следить, чтобы на внутренних поверхностях не было сколов материала и остатков раствора.
- Не следует затирать внутреннюю поверхность глиной. После высыхания она начинает отслаиваться и этим засоряет дымоход.
- Начинать выкладывать следующий ряд только после полного окончания первого, проверив правильность укладки уровнем.
- Дополнительные элементы печи устанавливаются непосредственно во время кладки.
- Дверцы к печке монтируются при помощи отожженной проволоки, диаметром 3 мм. По краю дверцы делается уплотнение при помощи асбестового шнура. Этим вы избежите коэффициента расширения металлической поверхности.
- Готовую печь требуется просушить при открытых дверях и окнах около 3-х дней.
Следует приготовить инструмент:
Нужный инструмент
- Уровень.
- Рулетка.
- Кельма.
- Молоток с резиновой насадкой.
- Болгарка.
- Молоток для кирпича.
- Ведра для воды и цемента.
Готовим глиняный раствор
Обкладка банной печи кирпичом производится с использованием глинопесчаного раствора. От правильности его приготовления будет зависеть качество конструкции и эстетический вид. Самое оптимальное соотношение песка и глины 2:1. На каждые две части песка следует положить одну часть глины.
Нужный вид глины
- Стоит все компоненты для приготовления раствора просеять через сито, это делается для извлечения мусора и мелких камушков. Лучше взять мелкий речной песок. Сито должно иметь отверстия до 5-ти мм.
- Полученные компоненты засыпаем в ящик для приготовления раствора. Заливаем водой в соотношении 1:4 от объема сухой смеси и оставляем. Лучше всего делать раствор глины с вечера и дать ей настояться. С утра она будет готова. Печники говорят «смесь раскисает». Это позволит более полно размешать все комки.
- Раствор очень тщательно перемешивается до получения однородной массы (приобретается вид сметаны). Чтобы облегчить этот процесс, можно использовать миксер для электродрели. Дрель следует использовать не менее 1200Вт.
Начало работ печи для бани, кладка
Когда подготовлен нужный инструмент и готов чертеж, есть в наличии материалы, можно приступать к основной работе.
Фундамент
Фундамент — это основание конструкции. Он должен выдержать вес постройки, не дать трещин и усадки.
- Шнуром отмечаем место под фундамент. Оно должно превышать величину строения порядка 20-ти см.
- Выкапываем яму около 50-ти см и заливаем ее бетоном марки 100. Или засыпаем щебнем и заливаем раствором из речного песка и цемента марки 400, приготовленного в соотношении 2:1. Смесь доводится до жидкого состояния.
- Даем высохнуть. Это длится порядка 3-х дней. Делаем из кирпича в один ряд площадку по периметру фундамента. Это будет основанием для кладки. Следует площадку сделать с особой точностью. Обязательно проверяйте уровнем параллельность оси земли.
Кладка
Для начала работ понадобится два куска рубероида, по размеру приготовленного фундамента.
Вид законченного фундамента и гидроизоляции
- Кладем рубероид. Отделяем первый ряд кладки от фундамента.
- Поверх гидроизоляции прокладываем один сплошной ряд кирпича и опять проверяем параллельность положенной плоскости уровнем.
- Обматываем установочную плоскость дверцы для подачи воздуха (поддувало) асбестоцементным шнуром и устанавливаем на первый ряд. Некоторые говорят, что крепеж следует выполнять при помощи пластин, а не проволоки. Но как тогда приделать сталь к чугуну, потребуется специальная сварка. Проще и надежней применить проволоку. Крепление нижней части дверец заделываем под первый ряд. Если проволока мешает, следует сделать в кирпиче канавки болгаркой. Проволоку скручиваем, чтобы крепление держалось жестко.
Закрепляем нижнюю дверцу
- Прокладываем четыре ряда по всему периметру (примерно на этой высоте мы перекроем высоту дверцы).
- Если конфигурация кирпича будет мешать перекрытию дверцы, его следует подрезать болгаркой. Зазор между чугуном и материалом должен составлять 10 мм.
- Устанавливаем колосники: в кирпиче делаем срез, чтобы при установке колосник лег на уровне кладки (не превышал высоту кирпича). Накладываем на вырезанную поверхность раствор и укладываем колосники. Прижимаем и постукиваем кельмой, добиваемся ровной поверхности укладки. Если решетка не подходит по размеру и ее надо обрезать, не делайте этого алмазным диском, используйте инструмент для резки металла.
Внимание: Следите, чтобы края колосников не упирались в стенки кирпича. Должен быть зазор. При нагревании металл расширится, будет осуществлять давление на стенки. Этого допустить нельзя.
Обмотка дверцы и бака асбестовым шнуром
- Устанавливаем бак для воды и печную дверцу. Предварительно обматываем их асбестовым шнуром в два слоя (бак обматываем в местах соприкосновения с кирпичом). При нормальном использовании емкость для воды не нагревается свыше 100 градусов (если вы по рассеянности не забудьте налить в нее воды).
- Для закрепления топочной дверцы используем проволоку, как при крепеже первой поддувала. Привязку делаем по четырем углам, скручивая проволоку. Закрепляем ее в порядовку кирпичной кладки.
- Производим кладку до 9-го ряда. Каждый ряд проверяем уровнем. Углы смотрим по отвесу. Нельзя допустить заваливания.
- После изготовления 9-го ряда начинаем монтировать плиту. Определяем полные габариты плиты согласно параметрам последнего ряда так, чтобы ее края ложились на кирпич порядка 25 мм. Обрезаем плиту согласно размеру и укладываем.
- В 10-м ряду делаем зарезы кирпича с таким учетом: при кладке стенка кирпича не должна доходить до плиты на 10 мм. При этом высоту зареза следует выполнить «толщина плиты+10 мм.
Зарез на кирпиче под проволоку и плиту
- Отмечаем на кирпиче 9-го ряда карандашом край плиты. Снимаем плиту. Кладем раствор. Обкладываем кирпичом по отмеченному контуру. Убираем выдавленный раствор с места, где должна лежать плита. Осторожно задвигаем плиту в получившееся пространство. Проверяем чистоту зазора.
- Выполняем кладку кирпича до окончания топочной части.
Внимание: Не укладывайте кирпич 10-го ряда, когда плита лежит. Во время пристукивания кирпича раствор будет выдавливаться на поверхность плиты. Плита в этом случае будет закреплена жестко. Этого нельзя допускать.
- Устанавливаем верх с камнями. Лучше купить готовый и герметично закрепить.
Печи плохо реагируют на перепады температуры. Происходит смещение кладки, в результате чего происходит разрушение. Чтобы не допустить этого, делается каркас из уголка. При монтаже каркаса срок службы печи увеличивается до 10-ти лет.
Отвод отработанных газов
После окончания установки печи следует подумать о дымоходе. Существует два вида каналов, приемлемых для дымоходов в бане. Однооборотная или многооборотная система каналов способствуют беспрепятственному выводу отработанных газов.
- Однооборотная — при которой газ совершает один полный оборот, а также одно опускание, прежде чем полностью выйдет из дымового канала. Опускной канал может быть и один, или состоять нескольких. Для уменьшения сопротивления выхода каналы могут быть расположены параллельно. В этом случае прогрев печи будет проходить равномерно.
Эта система удобна и проста, но подойдет только для печей малых размеров. У большой печи, при однооборотной системе, будет прогреваться лишь верхняя часть.
- Многооборотная — прогревает все части печи, увеличивает сопротивление газов при выходе. Каналы могут располагаться горизонтально или вертикально. Но стенки прогреваются неравномерно, это ведет к растрескиванию кирпичных поверхностей.
Существует и бесканальная система. В ней отсутствуют каналы, но есть одна камера. В такой конструкции сопротивление газов не велико, но есть один очень существенный недостаток — сильный прогрев верхней части конструкции. Газы после прохождения каналов выходят через дымоходную трубу. По ней движутся за счет разной плотности и температуры в верхней и нижней части конструкции. При гладкой поверхности, не имеющей дефектов, тяга усиливается. При монтаже конструкции следует уделить особое внимание качеству кладки, так как даже незначительные дефекты ухудшают тягу. Прогрейте печь первый раз не менее одного часа, не забудьте наполнить бак водой. Камни укладывайте в каменке до верхнего уровня. Помните, лишние не прогреваются до температуры образования нормального образования пара.
Требования пожарной безопасности
Обкладка печи в бане должна проводиться с соблюдением норм пожарной безопасности. Установка печей и монтаж дымоходов производятся согласно СНиП 41-01-2003. Расстояние от конструкции до возгораемых материалов должно составлять:
- По сторонам и назад — 50 см.
- Вперед — 125 см.
- Вверх — 120 см.
- Эти расстояния можно уменьшить в 4 раза. Кладка кирпича должна быть выше, чем верхняя часть печи на 50 см.
- Для безопасности следует применять различные экраны.
- Расстояние от незащищенного потолка до топочной двери должно быть не меньше 125 см.
- Расстояние между потолком и верхней частью печи должно составлять не менее 120 см.
- При монтаже удлиненного топочного канала его следует отделять кирпичной кладкой от возгораемых поверхностей или использовать специальный защитный экран на расстоянии не меньше 26 см.
Монтируя дымоход, учтите возможность свободного допуска к чистке конструкции.
