Строимся. Настало время подумать, каким в доме должен быть камин.

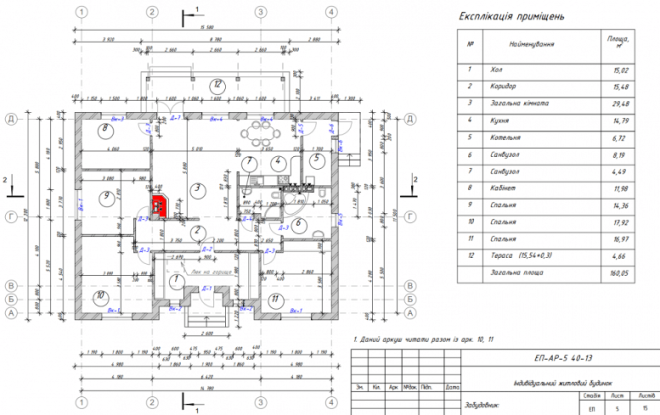

Дом одноэтажный. Красным на плане отметил место камина.
План дома
Изначально камин планировался исключительно для красоты и релакса. Но, учитывая последние тенденции, решили использовать его для отопления осенью и весной, ну и чтобы догреть дом в самые холода зимой.
Как-то советовали раньше поставить JotulI570 или Austrоflamm 65-51K. Цены у них, конечно, негуманные, поэтому буду рад если предложите что-нибудь альтернативное для моего домика. Ну а если выбора нет, то что мне взять из этих двух.
Почему спрашиваю сейчас — чтобы разобраться:
- Где и какого диаметра проложить трубу для забора воздуха.
- Какой диаметр дымохода нужно делать.
- Что предусмотреть для разводки тёплого воздуха в соседние комнаты.
- Может что-то ещё, о чём я не догадываюсь.
Вы правильно делаете, что ставите подобные задачи на этапе возведения здания. Давайте попробуем ответить на ваши вопросы по порядку. Но сразу заметим, что многие моменты проясняются, когда каминная топка уже приобретена. В крайнем случае, необходимо выбрать модель и изучить все требования производителя к «подключению». Желательно, кроме наличия чертежей, увидеть изделие вживую, всё измерить рулеткой, сделать необходимые фото (на фоне развёрнутой рулетки).
- По диаметру притока. Нет единой методики, чтобы вычислить необходимое для баланса количество свежего воздуха. Дефицит зависит от множества факторов. Для закрытых топок чаще всего речь идёт о 350-400 кубических метрах в час — понадобится круглый канал диаметром 100-150 мм. Можно применить аналогичную по пропускной способности прямоугольную фасонину, это удобно, например, когда канал ведётся в полостях каркасного пола или в стяжке. Кстати, есть одно правило: сечение притока не должно быть меньше четверти сечения дымохода.Куда подводить приток. В принципе есть два варианта. Первый — воздух подаётся «в зону камина», то есть к зольнику. Второй — производится подключение к специальному раструбу (его сечение как раз заужать нельзя), который имеется в топке. И тут начинается самое интересное! У разных производителей воздух подаётся в разные точки: на колосники, в район задней стенки, в верхнюю зону горения. Кстати, в некоторых топках принудительная подача оснащается вентилятором и весь этот узел предлагается в качестве опции. Итак, ведём воздух туда, где расположен приёмный патрубок.
Несколько нюансов:
- чтобы исключить появление конденсата, канал притока нужно утеплять;
- горизонтальное расположение считается самым практичным, хотя работают и вертикальные схемы (и сверху, и снизу);
- в канале обязательно устанавливаются: регулируемые клапаны, фильтры, решётка против грызунов и насекомых;
- в качестве труб, подключаемых непосредственно к топке, лучше не применять ПВХ;
- высота расположения воздухозаборника должна быть такой, чтобы он не перекрывался возможными снежными заносами;
- лучше всего воздух брать на наветренной стороне.
Вариант комплектации приточного канала
- О диаметре дымохода. Основной фактор — это мощность камина. Главное, он обязан соответствовать диаметру отводящего патрубка каминной топки. Для большинства закрытых топок применяются отводящие каналы сечением 200 мм, или 270Х140 мм для прямоугольных конфигураций. Топки открытого типа комплектуют дымоходами сечением 250 и 270Х270 мм, соответственно.Несколько нюансов:
- можно воспользоваться не только насадной схемой (труба поднимается над камином), но также повести трубы в стороне, например, снаружи по стене дома;
- дымоход должен быть термоизолирован;
- круглое сечение лучше квадратного, а квадратное — прямоугольного;
- для камина на дровах лучше использовать нержавейку, керамику или кирпич;
- высота дымохода должна быть больше 5 метров (от колосников до края оголовка), обязательно учитывайте правила расположения трубы (по высоте) относительно конька и соседних зданий (СНиП 2.04.05-91, пункт 3.75)
- избегайте горизонтальных, наклонных участков и вообще любых поворотов.
- О разводке воздуха в другие комнаты. Очевидно, что вам нужна каминная топка с возможностью распределения тёплого воздуха. Если подогревать необходимо только соседние комнаты, то вполне возможно будет использовать гравитационную систему. А вот в дальних комнатах естественной конвекции может не получиться (максимум составляет 5 метров) — потребуются нагнетающие вентиляторы и управляющие устройства. На стадии строительства вам нужно полностью выполнить всю разводку распределяющих жаростойких воздуховодов по перекрытию.Несколько нюансов:
- сечение около 100-150 мм (нужна скорость воздуха около 3-4 м/сек);
- каналы должны быть хорошо изолированы;
- в системе воздуховодов обязательно нужно применять регулируемые дроссельные задвижки.
Каналы лучше вести по кратчайшему пути, с минимумом колен
- В дополнение. Также рекомендуем на стадии строительства подготовить основание для камина. Для лёгких конструкций нужно усилить полы, для тяжёлых каменных изделий придётся сделать фундамент.Кроме того, если для функционирования камина требуется электроснабжение (например, имеются вентиляторы) — не забудьте подвести в нужное место провода соответствующего сечения.
- По предложенным моделям топок. JotulI570 — довольно мощный камин (ориентировочно до 200 м2 утеплённого нормально жилья), который подойдёт для полноценного отопления всего вашего дома. То есть при ваших условиях это «с хорошим запасом». Вероятно, есть смысл взглянуть на модели менее производительные, типа JotulI80.Austrоflamm 65-51K с его 8 киловаттами мощности больше подходит для частичного возмещения теплопотерь дома или отопления осенью и весной.Рекомендуем рассмотреть топки других производителей мощностью 8-14 кВт с подачей приточного воздуха по выделенному каналу. Вам понадобится чувствительное управление, желательно с функцией медленного горения. Обратите внимание на модели фирм: Spartherm, Hark, Schmid.
