Обязательным элементом любой отопительной системы является дымоход. Камин, печь в бане, газовые и твердотопливные котлы не могут работать без дымового канала. Он предназначен для отвода продуктов сгорания (или попросту дыма), образующиеся при работе теплового агрегата из помещения.
Металлические дымоходы
Еще одно предназначение дымохода — создание хорошей тяги, которая позволяет разгореться огню при запуске теплового агрегата. Именно от качества и величины дымового канала зависит нормальная робота любого агрегата для создания тепла — котла, печей в бане, камина.
Виды дымоходов
Существует 3 вида дымоходов:
- кирпичные;
- керамические (см. Керамические дымоходы);
- металлические.
Кирпичные дымоходы имеют ряд недостатков, керамические пока что еще очень дорогие. А вот металлические дымоходы набирают очень большую популярность, поскольку имеют много положительных характеристик:
- длительный срок службы;
- их монтаж достаточно прост;
- доступная цена;
- красивый внешний вид.
Дымоходы из металла представляю собой трубы круглой или прямоугольной формы, которые изготовлены из металла, имеющего высокую стойкость к различным агрессивным химическим веществам, которые возникают при горении. Также они устойчивы к коррозии. Их существенным преимуществом является универсальность. Использовать металлические дымоходы можно и для современных отопительных котлов, и для печей в бане, и для открытых каминов. А вот недостаток металлических конструкций обусловлен высокими показателями теплопередачи металла, поэтому трубы дымохода обязательно нужно изолировать.
Состав дымохода
Узлы металлического дымохода
Очень многие под понятием «дымоход» понимают как конструкцию из нескольких металлических труб для дымохода. В действительности — это сложная система, которая, состоит из многих элементов:
- металлические трубы;
- шибер (узел регулировки тяги);
- тройники;
- отводы
- переходники;
- устройства для сбора и слива конденсата;
- ревизии;
- искроуловители;
- крышная разделка;
- козырьки на верхнюю часть трубы.
Соединением этих узлов можно получить любую конструкцию металлического дымохода, индивидуальную для любого отопительного агрегата – печей в бане, камина, твердотопливного или газового котла.
Виды металлических дымоходов
Существуют 2 вида металлических дымохода:
- одностенные;
- двустенные.
Одностенные дымоходы
Одностенные дымоходы представляет собой однослойные трубы, которые в основном устанавливают внутри вентиляционного кирпичного канала. Это дымоход из черного металла или из нержавейки (см. Дымоходные трубы из нержавейки).
Двустенные дымоходы
Металлические двустенные дымоходы представляет собой теплоизолированную трубу, которая состоит из следующих элементов:
- внешней трубы (кожуха), изготовленной из метала, который характеризируется повышенной стойкостью к длительному воздействию внешних негативных факторов (вода, снег, солнечный свет);
- слой теплоизоляции — минеральная базальтовая вата;
- внутренней трубы, изготовленной из нержавеющей стали, стойкой к вредным веществам, которые образуются при сгорании топлива.
Важно: для домов под старину есть возможность установить трубы, у которых кожух изготовлен из медного листа.
Дымоход внутри дома
Особенности монтажа
- Проектирование, установку и монтаж дымоходов металлических производят согласно СНиП 2.04.50 — 91 и также Правилам пожарной безопасности. Эти работы должны производить организации или физические лица, имеющие соответствующие разрешительные документы на проведение данных робот или достаточный опыт при устройстве таких конструкций.
- Ширина дымохода устанавливается соответственно технической документации на отопительный агрегат.
- Дымоход металлический в любом здании должен иметь высоту не менее 5 м, для теплового агрегата стоит другая цифра.
Важно: ширину и высоту дымохода должен рассчитать специалист. Неправильный выбор ширины может привести к возникновению проблем. Если дымоход имеет большее сечение, чем нужно, то уменьшается эффективность теплового агрегата, при слишком узком отсутствует нормальная тяга.
- Дымоход обязательно должен быть смонтирован вертикальном положении. Допускается отклонение от вертикали не более 30, при длине этого участка до 2 м.
- Отрезок дымохода в горизонтальной плоскости должен быть не длиннее 1 м. Этот участок должен иметь 5% уклон верх.
- Между собой трубы для дымохода металлические должны соединятся между собой так: верхняя труба нижним частью входит в нижнюю трубу. Это позволяет избежать вытекания конденсата.
- При соединение узлов металлического дымохода для улучшения герметизации можно использовать термостойкий герметик (рабочая температура должна быть не менее 1000 С).
- Для надежного соединения внешнего дымохода, если изготовитель не предусмотрел иной способ соединения труб (специальные стяжки или хомуты), необходимо скрепить элементы дымохода с помощью саморезов.
- При наружном креплении дымохода как минимум через 1,5 м на вертикальных участках необходимо устанавливать крепежные элементы — держатели, которые крепятся к стене и держат трубу.
- При прохождении перекрытий между этажами, для двустенных труб обязательно используют специальные гильзы — проходники. Они представляют собой металлические кольца, где внутри установлен утеплитель.

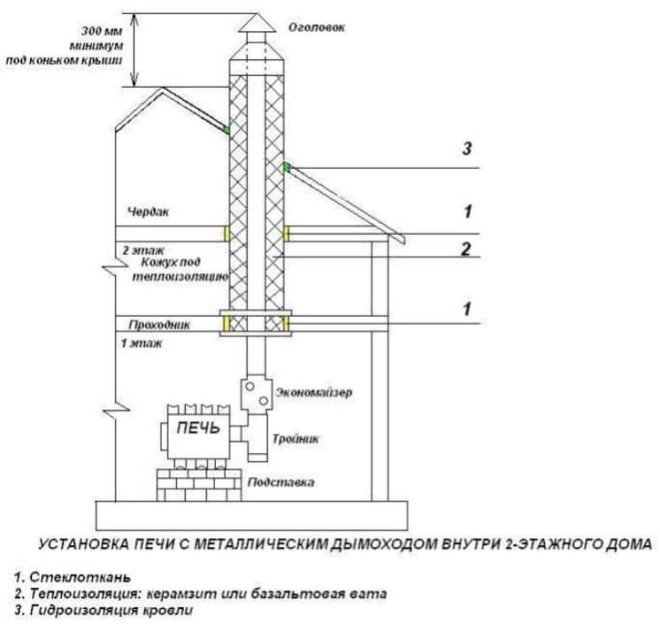

Схема построения дымохода
- Когда металлический дымоход выводится на крышу применяется специальный элемент — крышная разделка. Она представляет из себя часть конической трубы, где предусмотрена установка подкрышного листа.
Варианты размещения
Крышная разделка подходит для любой крыши, поскольку на каждый угол крыши предусмотрен соответствующие размещение подкрышного листа. Также в этой детали предусмотрена дополнительная термоизоляция, что препятствует переходу тепла от дымохода на деревянные и другие части крыши.
- Для осмотра и проведения работ по очистке дымохода необходимо установить специальные ревизионные лючки.
Важно: при сгорании топлива внутренняя труба будет нагреваться, тогда как внешний кожух будет холодный. В результате этого процесса, внутри трубы будет возникать конденсат. Для его слива необходимо установить соответствующий узел.
Металлический дымоход снаружи дома
- Верхняя часть дымохода должна комплектоваться искроуловителем. Также для защиты от попадания в дымовые каналы атмосферных осадков, необходимо устанавливать защитные козырьки.
Применение металлического дымохода позволяет без проблем обеспечить высокоэффективную работу любого теплового агрегата. Высокая безопасность эксплуатации, прекрасные технические характеристики, адекватная цена и красивый внешний вид позволяют металлическим дымоходам занимать почетное место среди других видов.
