Строение печи булерьян и принципы работы

Обогреватель, имеющий высокий КПД-около 80%, работающий на всех видах твердого топлива,исключение каменный уголь. Несколько моделей мы рассмотрим, чтобы изготовить самодельный булерьян.

Устройство и принцип работы котла булерьян

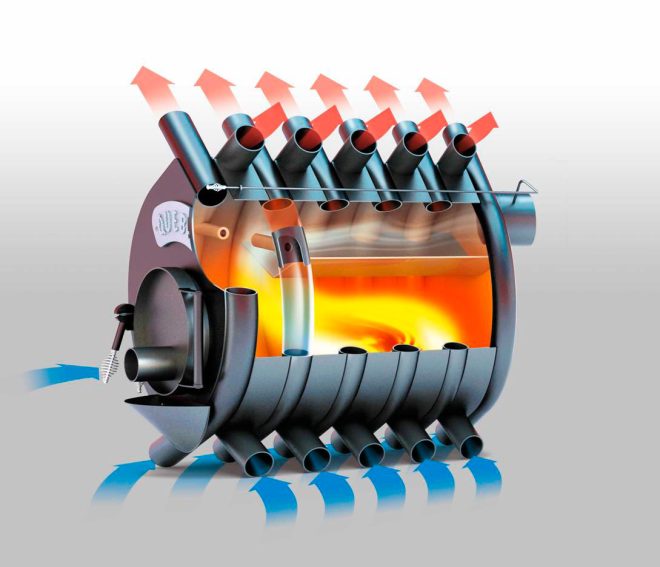

Разберемся в самом строении этой чудо-печи и определим принцип работы. Если выражаться простым человеческим языком, то булерьян печь-это жаропрочная конструкция из металла с рядом труб, которые выполняют естественную циркуляцию.

Этот обогреватель воздуха предназначен для обогрева жилых и нежилых помещений. В зависимости от величины и КПД печи она может обогревать как небольшой дачный дом, так и складское или производственное помещение либо теплицу.

Печь булерьян

Основным принципом работы печи есть в устройстве двух камер. В одну из камер закладывается топливо. Камера для закладки топлива специально устроена так, чтобы в ней содержалось малое количество кислорода и топливо полностью не возгоралось. При нехватке кислорода дрова или брикеты медленно тлеют, образуя пиролизный газ, который догорает во второй из камер. Максимальная экономия топлива-на одной закладке и высокий КПД в сравнении с похожими устройствами. Это объясняет почему печь булерьян так популярна среди пользователей. Изучив эту статью, вы сможете сделать булерьян своими руками.

Расчет мощности булерьян видео

Печи типа булерьян четырех типов мощности, назначений и области применения:

• Бытовой с варочной поверхностью
• Булерьян бытовой классический
• Промышленный котел булерьян мощностью от 60 кВт
• Печка булерьян с водяным контуром

Таблица для расчета мощности котла булерьян

Выбирая котёл необходимо учитывать не просто площадь помещения, а куботуру-учитывается высота помещения.

Особенности конструкции и устройства

Печи типа булерьян имеют уникальную конструкцию. Две камеры котла, обвитые снаружи трубками, в которых образуется естественная конвекция. Снизу через отверстия труб втягивается холодный воздух, а сверху поднимается нагретый в пределах 110-120*. Для более эффективной эксплуатации печи она имеет регуляторы воздуха и дымового газа-регуляторы заслонки с их помощью можно добиться наиболее долгого времени тления, до 5-8 часов беспрерывно. Отзывы пользователей и видео под разделом. В статье приведены чертеж и схемы сборки.

Печь булерьян с водяным контуром

Печка булерьян с водяным контуром усовершенствованный вариант обычной печи, повторяющий ее устройство, но позволяющий отапливать несколько комнат вместо воздуха этот котел греет воду, которая циркулирует по системе. Этот тип печи имеет преимущество перед традиционным котлом булерьян.

Устройство булерьян с водяным контуром

Основное достоинство этого, что вода остывает медленнее, также к котлу можно подключить нужное количество радиаторов.

Печь булерьян с водяным контуром

Печку булерьян имеющую водяной контур можно собрать своими руками, либо купить печку заводскую.

Схема булерьян с водяным контуром

Печка булерьян с мощностью 7-9 кВт имеющая водяной контур может отопить небольшое двухэтажное здание. Печку можно собрать своими руками, добавив водяной контур к булерьяну, заглушив теплообменники и подсоединить к системе отопления.

Печь булерьян на отработке

Горелка для отработки в печи булерьян

Как один из видов топлива могут быть отходы автомобильных и других масел (любое масло автомобильное, фритюрное, мазут)это существенно удешевляет процесс отопления. Для этого к обычному классическому котлу булерьян готовому или к обогревателю сделанному своими руками монтируется пиролизная горелка.

пиролизная горелка для печи булерьян

Расход в данном случае ориентировочно 1,5-2,5 л/час. В видео прикрепленном под статьей ниже рассказывается подробно в схемах и чертежах о монтаже печи, как можно сделать такую печь типа булерьян своими руками.

Булерьян с варочной поверхностью

Котел булерьян с поверхностью для приготовления пищи

Котёл булерьян с варочной поверхностью неоспоримое решение. Устанавливают на дачах,небольших загородных домах, в гараже. Наружная поверхность обогревателя за короткое время нагревается до высоких температур. Такую модель печи булерьян также можно сделать своими руками, поверх конструкции из труб наварить лист металла с вырезанными кружками.

Булерьян с варочной поверхностью

Варианты изготовления

Возможно ли сделать булерьян своими руками? Две модели на выбор, на каком варианте остановиться остается за мастером, все зависит от имеющихся в наличии материалов опыта мастерства и навыков самого мастера. Один из вариантов печь из профильных труб, второй-из баллона от газа.

Булерьян из профильной трубы

Булерьян из профильной трубы своими руками

Простое устройство печи булерьян-модель из труб. Изготовить булерьян можно из труб круглых или из профильных 60*40 мм. На фотографиях поэтапно показано как сделать котел булерьян своими руками в домашних условиях.

Схемы и чертеж

Сделать печь булерьян своими руками:трубы можно изгибать или сваривать на выбор мастера.

Основная задача это соблюдение общего принципа строения котла, не была нарушена его работа, на схеме указанной ниже показан котел из круглых труб, по такому же принципу мы используем профильные трубы.

Чертеж для изготовления печи булерьян

Если придерживаться схемы, то здесь предполагается что трубы будут изогнуты. Так как этот процесс не каждому мастеру под силу, можно упростить эту задачу и сваривать трубы в нужную конфигурацию.

Материалы

1. Металл лист, толщина от 4 мм.
2. Трубы профиль(приблизительно 3-4 мм)размер 6*4 см-7 штук.
3. Готовая дверка или обрезок листа металлического.
4. Для выведения дымохода:труба d-100-120 мм и трубка для заслонки.
5. Ручка для дверки.
6. Арматура для дросселя и для заслонки.
7. Уплотнитель жаропрочный в случае самостоятельной сварки дверцы.
8. Петли для дверок.

Инструменты

1. Сварка+электроды к ней.
2. Болгарка и круги к ней.
3. Трубогиб(в случае если конструкция будет изогнутая)
4. Электродрель и сверла к ней.
5. Мел или маркер для разметки.
6. Рулетка или линейка.

Пошаговая инструкция

Без опыта работать будет нелегко, из-за нестандартной формы сделать своими руками печь сложно, но возможно. Будьте готовы столкнуться с трудностями, одна из которых количество сварочных швов, их будет много и они должны быть высокого качества.

Профильные трубы для сборки булерьян

Заготовленные трубы нужной длины 7 шт согнуть в нужную конфигурацию по схеме и прихватить сварочным швом.

Заготовки труб для каркаса

Когда все 7 заготовок вы соедините между собой, должна будет получиться конструкция такого вида.

Булерьян пошаговая сборка каркаса

К трубам снизу необходимо прикрепить колосники (или готовые, либо изготовить их самостоятельно из заготовок металла).

Каркас из семи заготовок

После сборки каркаса размечаем полоски металла и прикрепляем их точечно между трубами, либо поверх труб, образуя кожух.

Кожух поверх труб

Устанавливаем верхнюю перегородку.

Перегородка в печи булерьян

Длина перегородки не должна доходить до дверки примерно на 1/4. В пластине нужно будет высечь приблизительно 7-10% от всей площади поверхности и приварить. Главное условие-герметичность швов сварки! Далее приступаем к изготовлению задней стенки. Легче всего сделать лекало на картоне или листе плотной бумаги, а затем разметить на листе металла.

Задняя стенка булерьян -заготовка

Размечаем отверстие под трубу дымохода по размеру заготовленной трубы. Важно:дымоход должен начинаться в верхнем отделе, который отгорожен. Как только подготовим приварить стенку сзади. Проверяем герметичность!

Вот теперь подходим к одному из сложных узлов-передняя стенка с дверкой. Саму стенку вырезаем по аналогии с задней, затем в ней необходимо вырезать отверстие для дверки. Это отверстие должно находиться поближе к колоснику, чуть выше колосника.

Заготовка на переднюю стенку

Диаметр отверстия должен соответствовать размеру дверки. Желательно делать его немаленьким, от этого будет зависеть какие поместятся в топку дрова. Если дверку вы изготавливаете самостоятельно, то по краю отверстия нужно наварить борт из арматуры, выгнутой по форме отверстия, либо срез от трубы подходящего диаметра(в случае если дверка круглая)Бортик этот нужен, для герметичности. Размер дверки будет немного больше, чем подготовленное отверстие.

Чертеж для изготовления дверцы булерьян

По краям заготовки дверки нужно приварить одну полоску металла и отступив-приварить вторую, высота бортика должна быть около 15 мм., чтобы бортик на передней стенке при закрывании оказывался между двух этих пластин на дверке. Для уплотнения между этими полосками нужно уложить асбестовый шнур.

Заготовленный механизм для шибера

Изготавливаем дроссель. Заслонка в диаметре ориентировочно 2-2.5 см и длиной около 10 см. Лучше всего для этой цели подойдет отрезок трубы. От края трубы отступив 4-5 см сверлим два отверстия, располагая их радиально. Сквозь отверстия проводим кусок арматуры или прут, с одной сторон потребуется загнуть-теперь это и будет наша ручка-дроссель.

Дроссель

Теперь потребуется вырезать круглую заготовку из металла немного меньшего размера, чем труба самого корпуса-это будет наша заслонка. Вставив ее в корпус аккуратно привариваем к арматуре. В итоге получим заслонку, которую можно регулировать. Сам дроссель теперь нужно прикрепить к дверке. Вверху делаем отверстие на четверть поверхности и привариваем.

Установка петель, затвор и шибер для дымохода. Принцип его изготовления аналогичен принципу заслонки регулятора. Отверстия располагаем радиально, через них провести металлическую арматурину затем приварить заслонку, с одного края загнуть, чтобы получить ручку.

Ручка к заслонке

Булерьян печь длительного горения из баллона от газа

Булерьян из газового баллона

Простая конфигурация печи булерьян для самостоятельного изготовления, основой будет использованный старый газовый баллон. Это будет камера сжигания и поможет избежать дополнительной работы по свариванию основы. Эта конфигурация печи булерьян самая доступная для выполнения дома, без специального оборудования.

Схема чертежи размеры

Булерьян своими руками схема приведенная ниже дает полную информацию по размерам и сложности данной конструкции.

Материал

1. Металл не тоньше 3 мм для короба зольника.
2. Чугунная дверца купленная или заготовленная заранее.
3. Арматура или куски для ножек и колосника.
4. Использованный газовый баллон.
5. Для дымохода(заготовки трубы).

Инструменты

1. Сварка+электроды.
2. Шлифмашинка или болгарка.
3. Щетка по металлу.
4. Для разметки мел, маркер.
5. Рулетка или линейка.
6. Электродрель со сверлами необходимого диаметра.
7. Плоскогубцы, молоток, зубило, напильник по металлу.

Пошаговая инструкция

Пошаговая схема сборки печи булерьян

Приступая к работе сначала подготавливаем баллон. Чтобы избежать взрыва баллона нужно убедиться что в нем нет газа(остатков). Простой метод, заполнить баллон водой до краев, затем слить воду и осушить баллон.

Чертеж для булерьян из газового баллона

Размечаем на баллоне нужные нам отверстия:под дверку-квадратное, для дымохода-круглое. Чтобы выполнить круглое отверстие нужен либо резак, либо просверливаются отверстия по кругу, а затем выбиваются зубилом и молотком. Тщательно зачищаем напильником.

Самый простой метод изготовления колосника, если нет такового готового по размеру. В дне печи т.е баллона просверливаем отверстия нужного диаметра.

Отверстия под зольник

Снизу из листа металла привариваем короб для золы, к этому коробу приварить дверку и этот короб выполнит роль поддувала.

Поддувало для булерьян

Дверки покупные, или изготавливаем сами.

Дверцы для печи булерьян

Сверху баллона прикрепляем патрубок из куска трубы нужного диаметра. И наконец последний этап-закрепить котел на ножках или подставке. Печка булерьян выполненная своими руками готова к работе.

Как установить булерьян

Основные этапы установки обогревателя булерьян

• выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
• котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
• под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.
• устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
• если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
• ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.



  Подставка под котел булерьян

Устройство дымохода

Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.

Типы устройства дымохода

Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.

Разводка тепла по комнатам дома

Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.

Гофротрубы разводятся по комнатам

Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.

Разводка тепла по комнатам в большом доме

Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.

Разводка тепла от общего короба

Для разводки используют оцинкованные или гофротрубы.

Эффективная разводка тепла по комнатам

Улучшаем дизайн печи

Булерьян отделка камнем

Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

Экран из кирпича для печи булерьян

Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.

Булерьян в интерьере загородного дома

Наиболее удачным способом декорирования является использование кирпича или декоративного камня.

Булерьян в интерьере

Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.

Оформление печи булерьян

На фотографиях представлены интересные варианты дизайна для нашего обогревателя.

Котел булерьян в загородном доме

Правила эксплуатации

Самодельный котёл длительного горения булерьян имеет простое устройство, но для достижения лучших результатов по отдаче КПД и долгой его службы необходимо придерживаться некоторых простых правил:

1. Для топки используется только сухое топливо:брикеты, пеллеты, дрова, щепа и т.д.
2. После работы печи золу не следует каждый раз убирать полностью, ее слой защищает дно от прогорания.
3. Нельзя использовать мокрые дрова, на стенах котла и дымохода образуется налет из-за которого снижается показатель КПД.
4. Чтобы достичь максимальных показателей КПД нужно перекрывается дроссель заслонки и дверка поддувала, чтобы усилить конвекционный процесс.




   Видео печь булерьян своими руками
