Печь шведка своими руками кладка чертежи порядовка, что такое, плюсы и минусы, советы и пошаговая инструкция изготовления

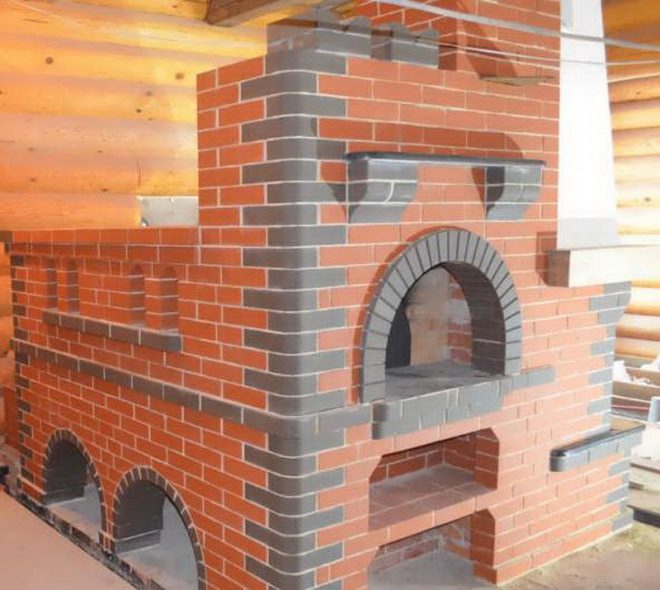

Что такое печь шведка и где она используется

Конструкция имеет много преимуществ. Принцип действия позволяет устанавливать такую печь в любом помещении, особенно малогабаритном. Она постепенно прогревает дом и длительно сохраняет в нем тепло. Но это возможно только при условии правильной кладки и эксплуатации. Сделать ее может каждый человек. Без некоторых знаний процесс будет тяжелым, но соблюдая порядок и инструкцию, выполнить его реально.

Принцип работы и конструкция шведской печи

Печь шведка, с встроенной духовкой и варочной поверхностью – экономный вариант отапливать частный дом. Конструкция имеет много преимуществ. Духовка расположена сбоку. Принцип ее работы заключается в том, что первый жар хорошо прогревает массивный кирпич. Эта часть плохо проводит тепло.

Топочная часть в виде колпачка, выполняет одну из главных функций – дожигает топливо. Огонь не относится к металлической части духовки. Это не нужно, ведь она нагревается из-за сильного жара. Если открыть дверки, в помещении быстро будет ощущаться потепление. Пока готовиться завтрак можно хорошо прогреть дом.

Такая печь подходит для частных и загородных домов. Если конструкцию дополнить лежаком, то можно обеспечить здоровый и полноценный сон в зимнее время.

Верхняя ниша

Компактная и одновременно вместительная часть печи. Нагревается при первом и втором жаре. Без опасений можно сушить влажную одежду. Так продумана технология подачи тепла. Удобно сушить белье. Зимой и осенью она промокает от дождя и снега. Функция безопасна, если учитывать правила пожарной безопасности.

Ниша над плитой

Старые образцы печи имели деревянную крышку, которой закрывали нишу для длительного сохранения тепла. Это было удобно, ведь на утро в помещении было тепло, еще с вечерней растопки. Такое преимущество позволяет экономить время по утрам. Особенно если не хватает времени на топку.

Дымоотвод

В процессе разработки, мастера решили отказаться от хайла. Он был расположен между дымоотводом и топкой. Такой метод строения оказался сложным и дорогостоящим. Поэтому печь своими руками строят без хайла. Взамен делают переток под духовкой. Когда дом будет протоплен необходимо закрывать вьюшку. В противном случае печка остынет очень быстро.

Прогревание конструкции осуществляется вторым жаром, когда начинают догорать массивные части топлива. В стандартной схеме устанавливают вертикальные каналы. В таком случае устройство прогревает помещение плохо. Но не наблюдается скопление сажи, что позволяет использовать любой вид топки.

Изначально устанавливали горизонтальные каналы. Делали в домах богатых людей. Это позволяло экономить время. Для растопки не требовалось прилаживать много усилий. Хорошо и быстро нагревалась нижняя часть. Но очистку от сажи проводили часто. Сейчас этот процесс осложняет эксплуатацию. Неудобно применять, учитывая суету бытовой жизни.

Многое также зависит от вида дров, которые используют для отопления. Рекомендуется выбирать дрова, с незначительным содержанием смол. Например, осина или акация. Сосновые породы деревьев и береза не подходят. Именно эти вещества в процессе сгорания способствуют накоплению сажи и загрязнению дымохода.

Дополнительные элементы

Задняя часть такой печи – это идеальное место для создания лежанки, камина. На месте лежака можно создать шведскую кровать. Длительный подогрев позволит хорошо выспаться зимой. Также дополнительно создают ящики для белья, которое всегда сухое и теплое.

Достоинства и недостатки шведки

Советы профессионалов! Рекомендуют учитывать все хорошие качества перед установлением и строением отопления.

Преимущества:

• Дополнительные функции. Можно сделать печи с духовкой и варочными поверхностями. Ставят водогрейные баки, лежаки, камины. Изменения в стройке конструкции не влияют на процесс топки.
• Чтобы добавить дополнительные функции, необходимо детально просчитывать схему, чтобы печь правильно работала.
• Компактная в применении, небольшие габариты по площади.
• Для маленькой печи потребуется небольшое количество материалов. Поэтому конструкция экономная.

• Можно устанавливаь на любом этаже дома, а не только на первом.
• КПД не зависит от высоты. Такое преимущество проверено практикой.
• В основном конструкции тонкостенные, с оптимальными формами. Устойчивы к термическим ударам, перепадам температуры. Благодаря такой устойчивости существенно снижается риск тепловой деформации.

• Для создания топочной части используют высокопрочный, жароустойчивый кирпич. Дымоотводы можно выкладывать в любом положении.
• Газоотводная труба отличается простой конфигурацией. Это способствует равномерному распределению температуры. Такая особенность позволяет устанавливать водонагревательные баки и другие дополнительные элементы.
• Тонкостенное устройство быстро нагревается и медленно остывает. Тепло в помещении распространяется постепенно. Можно полностью загружать печь, и сразу приступать к топке после летнего сезона.

Стоит подумать о том, чтобы сделать печь шведку с варочной плитой своими руками. Устройство многофункциональное, экономное, удобное в использовании.

Основные недостатки:

• Действие постоянное, не зависит от высоты устройства. Но она не большая и составляет максимум 55%, поэтому русские печи здесь имеют преимущества.
• Основной режим работы – тление, быстро не сгорает. Для использования подходят любые виды топлива, преимущественно те, что медленно горят. Например: брикеты, хворост.

• Каналы, размещены внутри, имеют недостаток – после нагревания приводят к мгновенному остыванию, если вьюшка будет открыта. Это приводит к возникновению обратной тяги.
• Нельзя топить слишком часто. Медленное тление уменьшает содержание угарного газа. Классические национальные печи в этом случае будут более безопасными.
• При правильной эксплуатации устройство имеет больше преимуществ, чем недостатков. Построить его своими руками сможет каждый человек. При этом необходимо строго соблюдать чертежи.

Классификация

Виды устройств печи в зависимости от предназначения:

• печь с камином, варочная плитка находится в помещении для приготовления пищи, а камин в зале;
• устройство с духовкой и сушилкой — запросто может обогреть всё жильё
• устройство с лежанкой

Для различий в дизайне применяют древний стиль и современные, модифицированные технологии. В основном, отделку осуществляют титановыми молдингами.

Просчёт особенностей шведской печи

Чтобы сделать печь шведку своими руками, нужно скрупулезно продумать проект и подобрать соответствующие размера каждого элемента.

Использовать лишь достоверные порядовки печи шведки с наличием варочной поверхности и духовки. Это будет гарантией надежного строения. Отдельный расчет может понадобиться для определения размеров дымохода. Их рассчитывают от теплоотдачи.

Можно автономно определить площадь сечения трубки. Нужно учитывать величину топкости и каким топливом предстоит топить. Первый показатель вычисляют, учитывая такие параметры трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учитывают подробные данные, которые позволят определить правильный расчет для максимальной производительности

Чтобы создать кирпичные печи для дома, нужно составить чертежи с порядовками. В данной таблице рассмотрим подробные данные для просчета, без которых нам не обойтись при построении такой печи.

Здесь учитывается мощность и габариты трубы.

Советы по выбору строительных материалов

Процесс стройки не сложный. Шведская печь – это простая конструкция, которая требует строго соблюдения чертежей и порядовки. Нужно верно замешать раствор и иметь минимальные знания, как это делать.

Необходимые инструменты:

• мастерок;
• резиновая киянка;
• уровень;
• рейка;
• рулетка;
• гидравлика;
• карандаш;
• лопатка;
• ведро.

При изготовлении раствора берут небольшое металлическое ситечко. Оно должно иметь ячейку для просева песка и глины. Обыкновенная глина не подходит, поскольку она не жароустойчивая. Для стройки такого отопительного устройства выбирают исключительно шамотную глину.

Раствор обязан замачиваться в течение нескольких ночей в корыте. Длиться этот процесс пока не пропадут комочки, а на поверхности не появится излишняя вода. После ее сливания оставшаяся смесь должна обладать густой текстурой. Это можно проверить с помощью мастерка. На сухую вертикальную поверхность наносят небольшое количество раствора. Если он не стекает, а застывает, то его можно использовать.

Совет от мастеров в выборе глины: смесь не должна иметь стороннего запаха. Любой аромат является признаком органических примесей, которые будут испаряться при топке. Это приведет к снижению прочности кладки. Внимательно подходите к выбору глины.

Список материалов, которые понадобятся в стройке:

• кирпич красный полнотелый;
• шамотный кирпич;
• шамотная глина;
• дверь для топочной и зольной камеры;
• решетка колосниковая (в идеале чугунная);
• железные уголки и листы;
• прокладка из асбеста в виде шнура;
• асбестовый лист.

Должны иметь высокое качество, без заводских дефектов. Можно дверцы сварить самостоятельно.

Предварительные действия до сборки печи

Один из главных моментов в подготовке -определение, где будет установлена печь. Ведь она должна равномерно обогревать все помещение. Если устройство сооружают в уже готовом доме, нужно учитывать вывод дымохода. В процессе установления трубы важно не повредить жесткость каркаса.

Подготовительные работы лучше всего проводить летом или осенью. Для просушки фундамента понадобится минимум 30 дней. Но мастера рекомендуют выдерживать срок до полугода. Отверстия в перекрытиях делают перед кладкой. Кровлю собирают в последнюю очередь.

Определение места, где будет расположена шведка.

Главная функция устройства – обогрев. Поэтому оптимально строить печку по центру помещения. В доме должен быть очень хороший и крепкий фундамент, который плотно устоялся. Конструкция массой примерно 3 т. Важно чтобы основа дома выдержала ее вес. В жилом доме ее обычно устанавливают возле межкомнатных перегородок возле выходной двери.

Заливка фундамента: рекомендации +видео

От фундамента зависит срок использования данного прибора, его работоспособность и теплоотдача.

Глубину определяют, учитывая регион и грунтовые воды. Важно высчитать глубину морозостойкости зимой. Если верх устанавливается, выше этого уровня, то появятся горизонтальные выдвижения. Рекомендуется выбирать такую глубину – 0,8-1 м.

Линейные величины обусловливают по величинам печи. Фундамент заливают шире от этих показателей приблизительно на 15 см. Это основные нормативы в строении.

В пространстве между землей и бетоном необходимо создать просвет из песка. Высота – 20 см. В будущем-выполняет функцию отделения воды, которая поступает из грунта.

После песчаной подушки можно использовать щебень, крошки кирпича или других материалов. Мастера отдают преимущество естественному камню, поскольку он имеет высокопрочный.

Арматуру устанавливают ближе к нижнему слою. Она нужна для укрепления и ровного распределения температурного воздействия. Металлическую сеточку кладут горизонтально.

Верхняя поверхность должна быть ровной. В помощь берут шпатель широкого размера. После высыхания налаживают рубероид в несколько слоев. Он применяется для гидроизоляции.

В полу делают отверстие, которое должно иметь правильный расчет. Это необходимо для удобной кладки. Потом налаживают напольное нанесение под корпус конструкции и делают плинтуса.

Преимущества печи шведки с варочной поверхностью и духовкой, состоит в сильном потоке тепла. До произведения кладки, улаживают теплоизоляционный материал. Его должно быть несколько слоев. Хороший материал – базальтовый картон. Он недорогой, имеет достаточную толщину – 5мм. Вариант – шамотный кирпич, применяется для строения печи. Материал более дорогой, имеет низкую проводимость тепла. Это не подогревает фундамент.

Видео, которое будет полезным:

Создание гидроизоляционного слоя

На рисунке ниже показано, как применять рубероидные слои. Мастера также выбирают материалы для обшивки, например, обшивка фольгой со всех сторон. Гидроизоляция – это определенная часть конструкции печки. Для гидроизоляции берут плотный, устойчивый материал. Экономный вариант – подложка. Бывает разной толщины.

Постоение печи-шведки своими руками: порядок и технология

Неопытному человеку необходимо соблюдать пошаговую инструкцию в постройке конструкции. Этот тип печи выделяется маленькими габаритами. Можно устанавливать в небольшом помещении до 40 м2.

Выкладка печи

Инструкция соответствует каждому ряду отопительного устройства:

• Первые два ряда являются сплошными. В процессе кладки нужно придерживаться смещения кирпичей. Также следить за тем правильно создаются углы и горизонтальная поверхность или нет. Две первые шеренги являются основой всей конструкции, поэтому нельзя допускать ошибки.
• Дальше в два ряда, впрягают зольник — пространство для очищения копоти. Необходимо поставить специальные дверки для поддувала, 3 засовы для прочищения.
• Для этого применяют фиксирующие лапки. После оставляют зазор в четыре—пять миллиметров. Он служит для предотвращения расширения железа из—за термического воздействия.

• Рад 5 нужен для топочной камеры. Кладку осуществляют шамотным кирпичиком. На дне монтируют колосниковую решеточку и оставляют зазорный проход пять миллиметров. Для устойчивости их засыпают песком. Потом проводят установку духовки, а крепление делают подобным методом.
• В шестом ряду сооружаются закладные дымохода и камеры.
• Ряды c седьмого по девятый — это будет кладка топочного отсека – здесь используют шамотный кирпич. Между ним и красным кирпичом необходимо оставить зазорный проход для предотвращения термического расширения. Пространство не заливают раствором. Этот этап также применяют для монтировки топочной двери.

• Восьмой ряд перекрывают отвесным каналом. Чтобы переработанные газы проходили через каналы дымохода. Поэтому 9 ряд должен заключаться из кирпичей, которые стачивают под углом. Понадобится болгарка с дисками для работы по бетону.
• Десятый ряд предусматривает покрытие горизонтальной перегородкой.
• Ряд 11 состоит из металлической сварочной плиты. В нем также закладывают основу для продолжения кладки.

• С двенадцатого по шестнадцатый — создают дымовые ходы. Внутри делают швабровку.


  17 и 18 ряд должен опираться на железные упоры для обеспечения жесткости и надежности. Их устанавливают из полос и уголков. Сварочное отделение перекрывают. Чтобы укрепить кирпичи их скрепляют проволокой по углам. На данной стадии варочную камеру надобно затворить.

• В 19 и 20 — закладывают сушильную камеру, делают специальные дыры для прочистки

• С 21 по 28 полностью состоят из камеры сушения.
• В двадцать седьмом делают задвижку, выдерживают зазорный проход пять миллиметров. Асбестовый шнур наматывают на раму.
• Двадцать девятый — закрывает каналы и вход трубки. Кладка раздается для создания карниза.


  30 по счету кладка расширяется на пять сантиметров.

• В тридцать первом возвращаются начальные величины.

Порядок в строении печи шведки своими руками – это ключ к созданию правильно функционирующего отопительного устройства.

Сделать смесь из глины и песка для кладки

Вот ссылка на полезное видео:

Кладка трубы

После выкладки всех рядов, осуществляется наращивание трубы. Преимущественно прямой, которая не имеет изменений в размерах площади сечения. На техническом этаже или чердаке кирпичная труба будет переходить в металлическую. Размер внутреннего сечения не должен за счет этого поддаваться изменениям. Учитывая правила пожарной безопасности, там, где пересекается дымоход и перекрытие, устанавливается распушка.

Учитывая условия эксплуатации, трубу делают на определенной возвышенности:

• дымоход стоит на дистанции 1,5 от крышки, то оголовок устанавливается на 0,5 м выше;
• дистанция дымохода от конька в пределах 1,5-3 м, то дымоход подымают до самого возвышенного места кровли;
• расстояние дымохода более 3 м, высшая его часть должна быть под условной линией, которая идет от конька под десятиградусным углом;
• при наличии крутой кровли оголовок должен быть над ней минимум на 0,5 м выше;
• во всеобщих понятиях размах канала дымохода от колосниковой решетки до оголовка не может быть меньше, чем 5 м.

Каждый период в строении показывается важным. Категорически нельзя допускать ошибок, поскольку это полностью влияет на эксплуатацию.

Просушка печи

Когда построение будет окончено, эксплуатировать печь нельзя. Оптимальное время для сушки 10-14 дней. В первые 2 недели сушка обязана иметься природной. Если погода препятствует раствору высохнуть самостоятельно, то помочь в таком случае сможет вентилятор.

В процессе просушки, дверки для очистки необходимо заложить бумагой. Этот материал будет служить индикатором. Когда бумага перестает быть влажной, значить процесс просушки завершился. По завершении можно медленно начинать пользоваться этим отопительным устройством.

Необходимо закладывать топливо небольшими порциями, примерно по несколько кг. Когда догорает первая порция, можно начинать закладывать новую партию или подлаживать постепенно по несколько дров. Таким способом печка будет прогреваться непрерывно, постепенно. Поэтому в жилье сохраняется определенная температура воздуха длительное время.

Отличным вариантом примутся осиновые дровишки. Они хорошо просушивают конструкцию изнутри. Рекомендуется использовать перед дальнейшим введением в эксплуатацию. Не следует применять дрова из березы или любой породы сосен. Они не предназначены для таких целей. Такие дрова отдают немало тепловой энергии и становятся причиной скопления большого числа копоти. Это связано с содержанием смол. Забитый дымоход накапливает угарный газ. Испарения вредны для здоровья. Своевременная очистка – залог долговременного использования.

Видео: малогабаритная шведка для загородного жилья

В видео и фото описана детальная памятка. Детальный рассказ – способ построить надежную конструкцию.

Полезные советы для кладки шведки

Процесс выкладки требует особенного внимания. Человек без опыта может столкнуться с различными трудностями. Полезные советы на этом непростом этапе:

• При кладке кирпича важно наблюдать за толщиной шва. Рекомендуемая норма 4—6 мм.
• Кирпич не должен пропитываться влагой от раствора, поэтому его смачивают водой перед проведением стройки.
• Равномерность кладки обследуют вдоль и поперек. В этом поможет уровень, а уголки определят ступенчатость уголков печи.

• После завершения кладки важно подождать минимум 2 недели. В теплое время года печь будет высыхать быстрее естественным путем.
• Профессионалы советуют применять как можно крохотнее металла в строении печи. Но конструкция должна иметь металлические уголки.
• В процессе стройки нельзя ничего производить вплотную. Запрещено укладывать железо на обнаженный кирпичик. Между ними обязана иметься прослойка в 6 мм с раствора.

• При монтаже варочной плиты на кирпич, под него кладут раствор из глины. Это предотвратит нагревание кирпича.
• При соблюдении порядовки в строении печи шведки своими руками, выйдет сделать крепкое и долговечное устройство. Начальный этап – подготовка. Теоретические знания способствуют быстрому решению проблем.

Чертежи помогут правильно оформить рядность и сделать правильно печь-шведку. Только сделанное устройство категорически запрещено протапливать. Такой вид печи не терпит мокрого кирпича и требует полной сушки. Основной принцип топки – это закладывание небольших партий дров. Это способствует быстрому прогреванию устройства.

Подкладывание новых партий продлевает сохранение тепла в помещении. Конструкция при правильной эксплуатации может хранить тепло с вечерней топки до утра.

Не следует использовать дрова, которые содержат много смол. Они быстро горят, забывают дымоходы сажей. В холодное время стройки можно использовать горячую сушку. Процесс предусматривает несколько топок утром и вечером, в нарастающем режиме. Если тип печи многоходовой, то горячую сушку проводят на зимнем ходу.

Часто такие конструкции устанавливают в загородных домах на дачах. Это обусловлено преимуществами отопительного устройства. Если построить печь среднего размера, то для этого понадобится лишь один квадратный метр. Стремительно и хорошо прогревает две комнаты. Топка оборудована со стороны кухни, а задняя часть – в комнате (зал или спальня).

Функциональность связана с правильным расположением дымохода. Это позволяет рационально распределять тепло. Можно эксплуатировать в любое время года. На функциональность не влияет. Устройство постоянно может находиться в рабочем состоянии.
